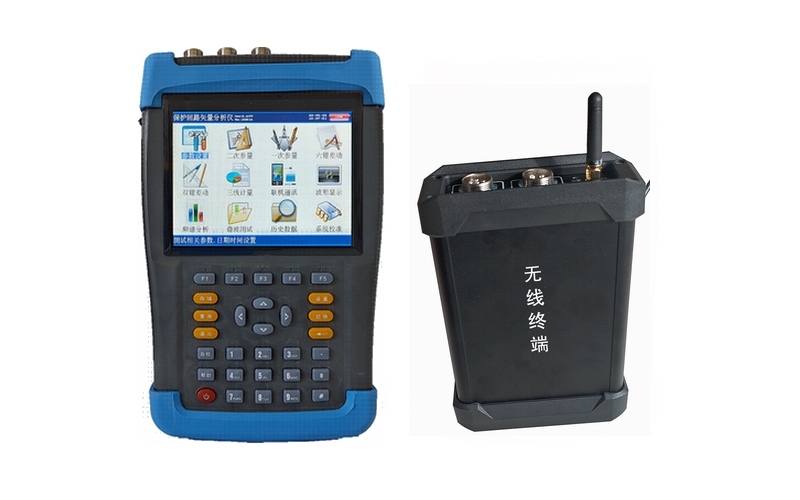

矢量分析仪-无线6钳

该产品集多功能于一身,具有多种测量功能,主要测量功能为:
相位仪功能—校验主变差动保护和母线差动的正确性;
电参量测试仪功能—测试电力系统必要的参数;
计量接线检测仪功能—对三相三线电能计量接线检进行检测;
谐波含量测试功能—现场测试电压和电流的谐波含量;
示波器功能—显示柱状图,做为简单的示波器,用来观察测试信号波形。
在某些情况下,PT的二次信号和CT的二次信号所处位置相隔比较远,无法同时采集,无法完成电压、电流的同时检测,我们提供了主分机模式的无线测量方式,主机、分机分别检测电流和电压,解决了这一难题。
该测量仪器采用dsp交流采样,可同时测量3路电压和6路电流模拟量,仪器首创9通道矢量同屏显示,人机对话界面友好;自主研发开模的手持式结构,高强度工程塑料,坚固且轻便,使用简便,大大方便了现场使用,是电力工作者的得力助手。

一、功能特点

1、  三路电压,六路电流矢量同屏显示;对于差动保护装置的测试只需一次接线即可完成六角图的绘制,提高工作效率;在空间小,接线困难的情况下,还可采用双钳法进行多次测量最终绘制出完整的六角图。

2、  采用钳形电流互感器接线,不用断开电流回路,安全方便。

3、  可进行复杂保护装置的矢量分析,判断接线是否正确,并给出正确的接线图以供对比。

4、  可进行常规电参量测试,同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角;并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。

5、  可进行三相三线高压计量装置错误接线检查,能对三相三线48种接线进行分析判断,直接给出分析结果;查处恶意改变计量接线的窃电手段,有效避免电费流失。

6、  可进行现场被测信号的谐波分析,能分析出251次谐波的各次含量,自动计算出总谐波失真度。

7、  提供无线测量模式,解决电压信、电流信号相隔远而无法测试的问题。

8、  大屏幕、高亮度的彩色液晶显示,全汉字图形化菜单及操作提示实现友好的人机对话,触摸硅胶按键使操作更舒适、手感更佳,宽温液晶带亮度调节,可适应冬夏各季。

9、  大容量锂电池供电,连续工作长达8小时。

10、 用户可随时将测试的数据以记录的形式保存下来,以供集中统一管理、备案、查阅,可存储200组以上的数据。

11、 可将保存的记录上传到后台管理计算机,进行综合分析,评审。

12、 具备万年历、时钟功能,实时显示测试工作进行的日期及时间。

13、 体积小、重量轻,便于现场使用。

14、 预留USB接口,可用仪器来替代优盘等移动存储设备。






二、技术指标

1、 输入特性

电压通道数量:3通道

电压测量范围:0~800V

电压显示分辨率:0.01V

电流通道数量:6通道

电流测量范围:0~10A

电流显示分辨率:0.0001A

相位测量范围:-180°~+180°

谐波分析次数:263

无线通讯距离:≥1000

2、 准确度

电压:±0.05%

电流、功率:±0.1%

相角:±0.1°(有线),±0.2°(无线)

谐波电压含有率测量误差:≤0.3

谐波电流含有率测量误差:≤0.5

3、 工作温度:-15~ 40

4、 充电电源:交流160V~260V

5、 绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100M

         ⑵、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

6、 体积:主机250mm×158mm×58mm

分机250mm×158mm×58mm

7、 重量:主机1.6Kg,分机1.6Kg
